威洛博电动滑台的内部结构：电机、丝杆、导轨如何配合 电动滑台结构图, 丝杆模组结构

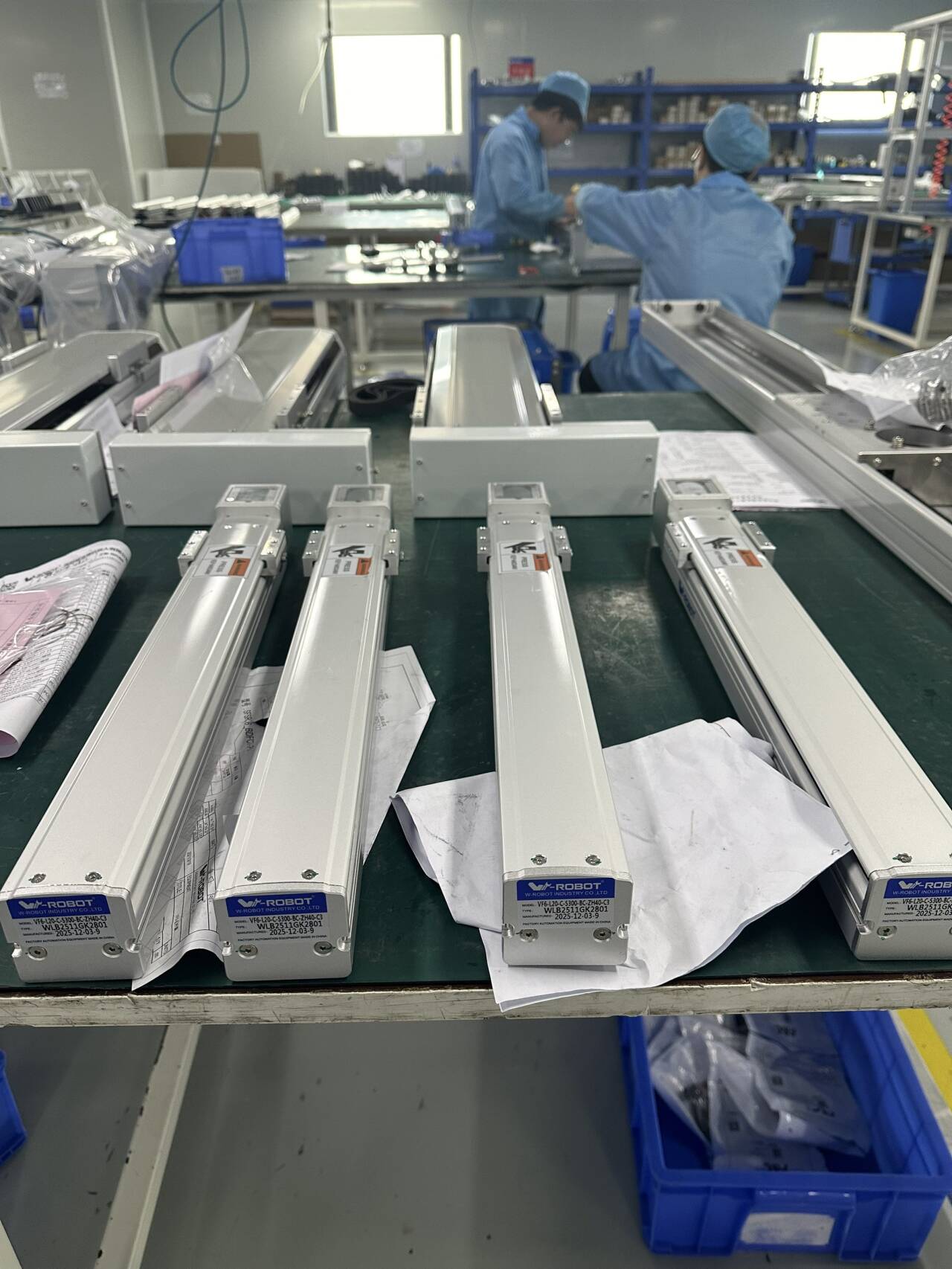

一、为什么要搞清楚电动滑台的内部结构？

在自动化项目里，威洛博电动滑台经常被当成一个“黑盒子”：只看到滑台来回运动，却不了解里面发生了什么。
对设备工程师、方案设计和维护人员来说，弄清楚电机、丝杆、直线导轨之间怎样配合，有几个直接好处：

• 选型更有把握：知道哪些参数与结构有关，能和供应商说清需求

• 安装调试更顺利：明白运动链路，出问题时能更快定位

• 使用更安心：懂得哪些工况会增加丝杆、导轨的磨损，从设计阶段就规避

下面就以一张典型的威洛博丝杆电动滑台结构示意图为线索，把里面的主要部件拆开说明，帮助你从“只会用”升级到“看得懂、选得明白”。

二、一张结构示意图里，都有哪些关键部件？

典型的威洛博丝杆电动滑台，可以按运动链路划分为几大部分：

1. 电机（步进电机 / 伺服电机）

2. 联轴器 / 同步带轮组件（连接电机与丝杆）

3. 滚珠丝杆及螺母座

4. 直线导轨与滑块

5. 滑台本体 / 工作台面

6. 支撑座与底座型材

7. 限位挡块、行程开关等***件

8. 防尘罩、防护罩（按需求配置）

这些部件共同完成“电信号 → 电机转动 → 丝杆旋转 → 工作台直线运动”的整个过程。

三、电机：把控制指令变成扭矩

在威洛博电动滑台中，常用的是步进电机和伺服电机两类：

• 步进电机：结构相对简单，适合节奏明确、定位精度要求稳定、速度中等的应用。

• 伺服电机：配合编码器闭环控制，可以在较大速度范围内保持良好位置控制和速度控制，适合节拍要求紧、负载变化较大的场合。

设计时需要关注的点包括：
电机额定扭矩是否足够、转速范围是否匹配行程与节拍、与丝杆导程搭配后的线速度是否满足工艺要求等。

四、滚珠丝杆：把“转动”变成“直线位移”

滚珠丝杆是电动滑台里非常关键的一环，它负责把电机输出的旋转运动转化为直线运动。标准的滚珠丝杆由丝杆、螺母、滚珠和回珠装置等构成，滚珠在丝杆与螺母之间循环滚动，将滑动摩擦变成滚动摩擦，从而提升传动效率并减小磨损。

对于工程师来说，可以重点关注几个参数：

• 导程（每转前进距离）：导程越大，同样电机转速下线速度越高，但推力会降低；导程较小则速度较低、推力更充足。

• 精度等级与背隙：影响重复定位表现以及反向时的响应情况。

• 丝杆直径与支撑方式：关系到长行程时的刚性与临界转速，避免“抖动”和共振问题。

威洛博丝杆电动滑台在设计时会根据行程、负载、速度等条件选择合适的丝杆直径和导程，并配合对应的支撑结构，帮助用户在速度与稳定性之间取得平衡。

五、直线导轨：让平台“走直线”，同时承担负载

如果只有丝杆而没有导轨，工作台很难保持稳定的直线运动。
直线导轨由导轨和滑块组成，滑块内部的滚珠在滚道中循环滚动，为平台提供低摩擦的直线支撑。

在威洛博电动滑台中，直线导轨承担两项关键任务：

1. 导向作用：确保工作台沿着设定轨迹直线运动，减小偏摆。

2. 承载作用：承受工件、自重及加减速带来的惯性力，并将这些力传递到机架上。

工程师选型时，应重点关注：

• 单根或多根导轨的布置方式

• 滑块数量与预压情况

• 允许负载、力矩和寿命计算结果

这些都直接关系到滑台的使用稳定性和维护周期。

六、联轴器、支撑座与底座：让运动链路更稳定

在电机与丝杆之间，通常会使用适配的联轴器或同步带轮组件，用来补偿微小的同轴度误差，减轻振动冲击。

丝杆两端的支撑座则用于固定和预紧丝杆。一端一般为固定支撑，设置轴承组以承受轴向力和一定径向力；另一端多为支撑端，主要提供导向与支撑。合适的支撑形式可以提高丝杆的临界转速，减少长行程下的振动风险。

底座型材与滑台本体则承担整体安装与刚性支撑的任务，需要根据设备机架的安装空间、负载路径进行设计。

七、限位与防护：关系到安全和维护成本

为了避免撞击和过行程，威洛博电动滑台通常会配置：

• 机械限位挡块：限制实际可用行程，避免螺母冲出丝杆有效行程。

• 行程开关或接近开关：与控制系统联动，在接近行程端部时减速或停止。

在粉尘、油雾、碎屑较多的场合，还可以加装防尘罩、防护罩或全封闭结构，以减缓丝杆和导轨的污染与磨损，延长维护间隔。

八、三大部件如何配合完成一次往返运动？

结合以上结构，我们用一个简单的过程，来串起威洛博电动滑台的一次往返运动：

1. 控制系统发出脉冲或位置指令，电机按预定的加减速曲线转动。

2. 电机扭矩通过联轴器传递给滚珠丝杆，丝杆开始旋转。

3. 丝杆与螺母间的滚珠滚动，使螺母座带动滑台沿丝杆轴向移动。

4. 滑台在直线导轨的约束下平稳前进，导轨和滑块共同承受来自工件和惯性的载荷。

5. 接近终点时，限位开关被触发，控制系统减速或停止，避免撞击。

6. 返回时，整个过程反向进行，依旧由电机—丝杆—导轨这条运动链路完成。

只要理解这条运动链路，就能在选型、调试和故障分析时更有思路。

九、从结构出发，做选型与使用的小建议

结合行业资料与大量应用经验，可以给设备工程师几个实际建议：

1. 先算清行程和负载，再谈型号
   行程过长而丝杆直径过细，容易出现抖动；负载偏大则需要更宽的导轨、更大的滑块数量。

2. 速度与推力要结合导程一起看
   需要较高运行速度时，可以选择导程较大的丝杆，并确认电机转速和临界转速都在安全范围内。

3. 关注安装刚性
   即使选对了丝杆和导轨，如果底座刚性不足或安装面精度不佳，也会影响重复定位表现和寿命。

4. 环境条件尽量提前说明
   有粉尘、冷凝水、油雾或切削液的工况，建议从一开始就与供应商沟通防护方案，而不是等设备运行一段时间后再补救。

5. 配合威洛博工程师做联合评估
   把实际负载、节拍、运动曲线和安装空间整理清楚，让威洛博技术团队参与评估结构与选型，可以减少后期反复修改的工作量。

十、结语：看懂结构，才能用好威洛博电动滑台

电机、丝杆和直线导轨看似只是几种标准件组合，实则承担着设备节拍、稳定性与维护成本等多方面责任。
当你真正理解威洛博电动滑台内部每个部件的作用和相互配合方式，就能在方案设计阶段提前规避很多隐患，也更容易和客户、供应商在同一技术语言下沟通。

如果你希望根据具体项目（如行程、负载、节拍和安装空间）做更细致的结构评估，可以整理现有条件，结合威洛博现有系列电动滑台型号，让技术工程师协助完成匹配与优化。
