电动滑台、直线导轨、直线模组有什么区别？工程师该怎么选？

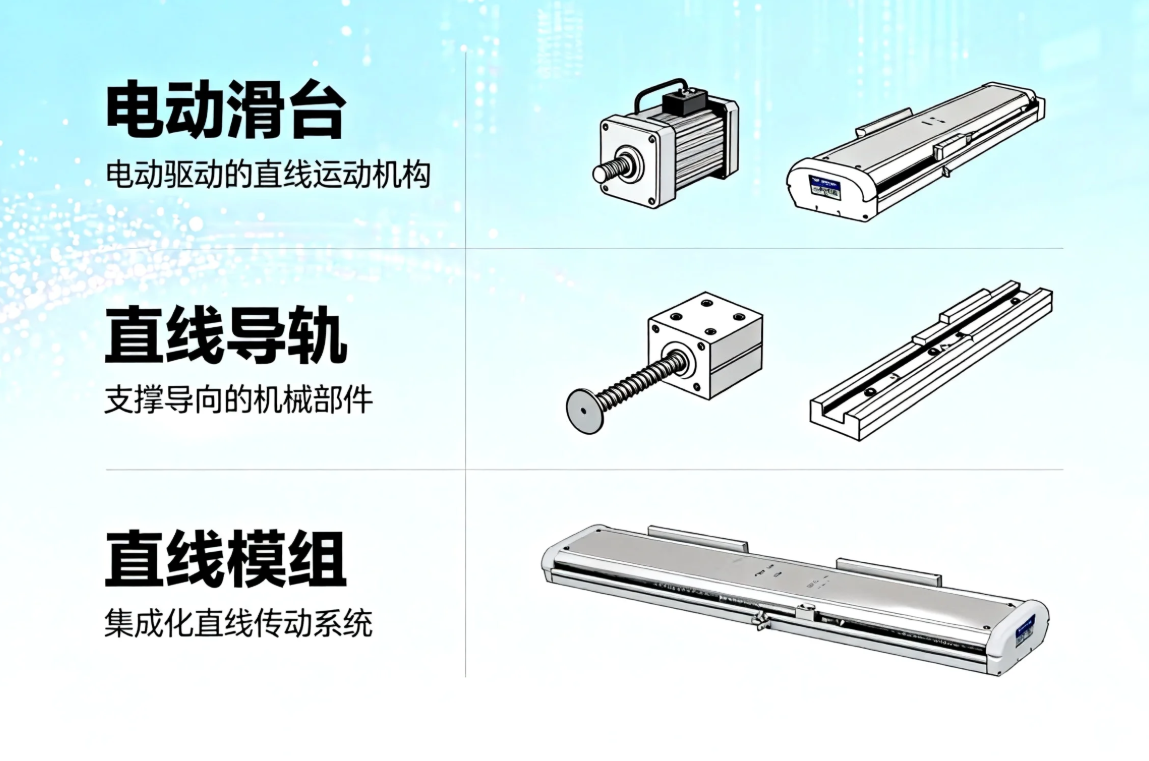

一、电动滑台是什么？

从功能上看，可以把电动滑台理解为“带电机的直线运动单元”。

典型电动滑台一般由以下部分组成：

• 电机（步进或伺服）

• 传动机构（滚珠丝杆或同步带）

• 直线导轨和滑块

• 底座与安装板

• 行程开关、限位挡块等附件

电机转动，通过丝杆或同步带，把旋转运动变成直线运动，带动滑台台面来回移动。工程师只需要固定好本体、接好电机与控制器，就能实现可控的往复直线运动。

适用特点：

• 适合做单轴直线运动，如上下料、移载、定位等；

• 已经集成了驱动和导向，比自己组合导轨 + 丝杆更省设计、装配时间；

• 规格较多，可以根据行程、负载、速度做基础选型。

在威洛博产品线中，常见的丝杆电动滑台、皮带电动滑台，都是在这种结构基础上的标准化产品。

二、直线导轨是什么？

直线导轨本身不是一个完整的运动单元，它只解决两件事：

1. 导向：让运动部件沿着既定的直线轨迹移动；

2. 承载：承担上下、左右、扭转载荷，并保证刚性。

直线导轨通常由“导轨 + 滑块”组成：

• 导轨固定在机架上；

• 滑块通过滚珠或滚柱在导轨上滚动，减少摩擦；

• 上面再固定工作台或机构。

如果只有直线导轨，没有电机和传动机构，平台是不会自己动起来的。要让它运动，还需要额外配置：

• 丝杆、同步带、齿条等传动件；

• 联轴器、支撑座等机械零件；

• 电机和相关控制系统。

适用特点：

• 适合有较强机械设计与装配能力的团队；

• 灵活度高，尺寸、结构都可以完全按项目自定义；

• 工程师需要自己承担“精度装配”和“整体可靠性”的工作。

很多设备厂早期都是用“直线导轨 + 丝杆 + 电机”的方式自制直线轴，后来才逐步转向标准化模组。

三、直线模组是什么？

直线模组可以理解为“高度集成、标准化的电动滑台”。

和普通电动滑台相比，威洛博直线模组在以下方面更完善：

• 结构设计、安装尺寸、行程规格已标准化；

• 出厂前完成了导轨、丝杆的平行度、预紧、精度等调整；

• 一般预留好多面安装孔位，方便做多轴平台或龙门结构；

• 提供完整的选型资料、负载曲线、行程表、安装说明等。

对设备厂来说，选用威洛博直线模组，本质上是把“自制一根直线轴”的工作外包给了专业厂商，工程师可以把精力放在整机工艺和节拍上，而不是在单轴结构上反复调试。

简要对比：

• 直线导轨：只是“零部件”；

• 电动滑台：是“带驱动的单轴组件”；

• 直线模组：是在电动滑台基础上进一步标准化、模块化的产品。

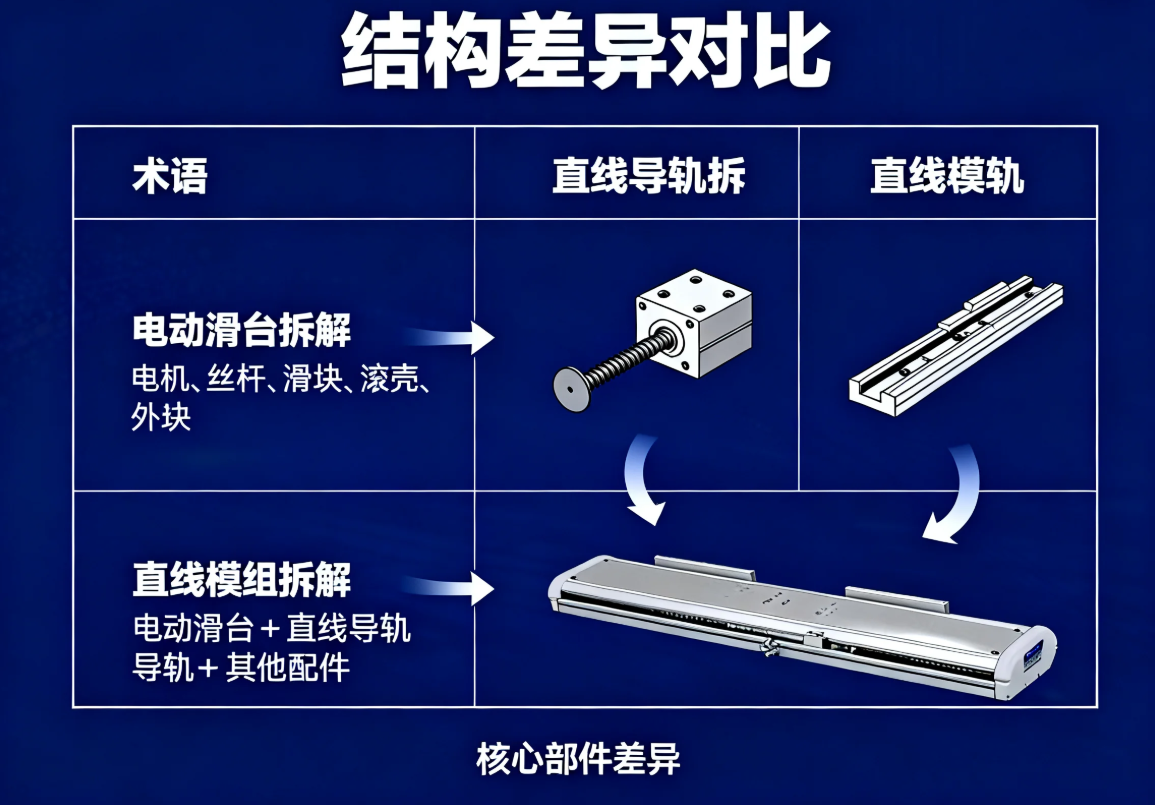

四、从 5 个维度看三者的区别

1. 功能集成度

• 直线导轨：只提供“运动轨迹”和“承载能力”；

• 电动滑台：集成了导轨 + 传动 + 电机安装位；

• 直线模组：在电动滑台基础上增加标准化尺寸、附件、安装接口、精度标定等。

如果把一台设备看成搭积木，直线导轨是“零件”，电动滑台和直线模组是“组装好的积木块”。

2. 设计与装配工作量

• 使用直线导轨时，工程师需要自己计算：

• 导轨间距、预紧方式；

• 丝杆支撑方式、同轴度；

• 安装基准面的加工精度；

• 行程限位、安全余量等。

• 使用威洛博直线模组或电动滑台时：

• 只需根据行程、负载、安装方式选好型号；

• 按照说明书加工简单基准面并固定即可。

简单概括：

自配直线导轨 + 丝杆 → 机械设计与装配工作量大；
采用威洛博直线模组 / 电动滑台 → 设计周期更短，调试难度更低。

3. 精度与刚性表现

理论上，用高规格直线导轨 + 高精度丝杆，自制的直线轴也可以达到较高精度。但实际项目中，还会受到：

• 基座加工、装配工艺水平；

• 施工现场环境与人员经验；

• 调试工具和检测条件

等因素影响，导致同一套方案在不同单位、不同项目中的效果差异较大。

威洛博直线模组在工厂内部统一完成装配和检测，出厂精度更容易控制。同时，模组本体结构经过有限元分析和大量应用验证，对于刚性和寿命有相对稳定的表现。

4. 成本与交付周期

单看“零件单价”，直线导轨往往比模组便宜；
但如果把以下因素算进去：

• 机械设计工时；

• 机加工和装配成本；

• 调试时间和返工风险；

• 备件管理与后期维护；

很多设备厂会发现：整机项目的综合成本，采用威洛博直线模组未必比自制轴高，反而有利于缩短交付周期。

5. 灵活性与通用性

• 直线导轨方案：

• 自由度高，几乎可以按任意结构设计；

• 更适合对结构有特殊要求、又有稳定工程团队的企业。

• 威洛博直线模组 / 电动滑台方案：

• 规格尺寸已经标准化，零部件复用率高；

• 更适合追求标准化平台、希望后期维护简单的设备厂。

很多企业的做法是：

• 通用轴、重复使用频率高的部分，统一采用威洛博直线模组；

• 极少数特殊机构，保留导轨 + 丝杆的自制方案。

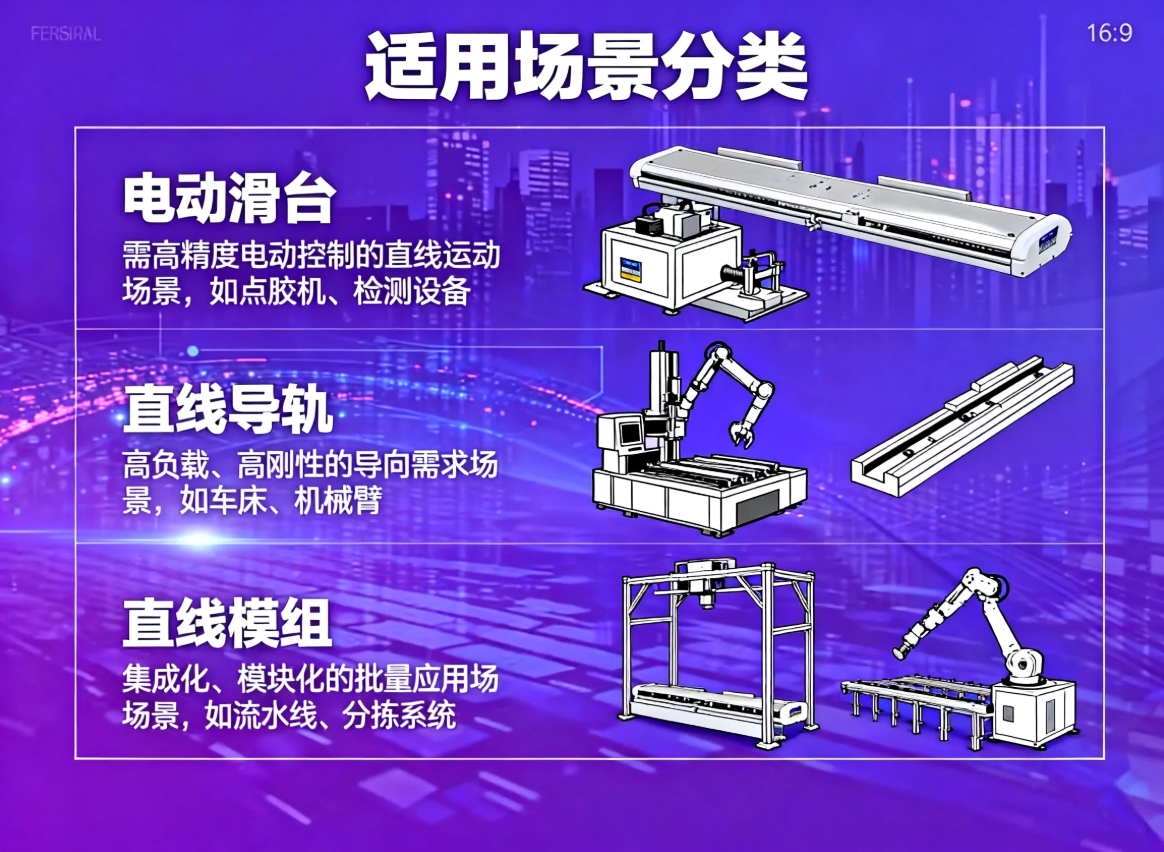

五、工程师到底怎么选？给你一份简单决策表

你可以根据以下几个问题快速判断方向：

1. 项目类型和团队资源

• 小批量非标设备 / 交期紧 / 机械工程师人手有限
  → 优先考虑威洛博直线模组或威洛博电动滑台。

• 成熟产品平台 / 有专门结构团队 / 有固定加工渠道
  → 某些轴可以继续采用直线导轨 + 丝杆自制方式，但建议逐步向标准模组过渡。

2. 运动形式与节拍要求

• 简单搬运、长行程、高速度
  → 以威洛博皮带电动滑台或皮带直线模组为主；

• 需要精确落点、压装、点胶、焊接等工艺
  → 以威洛博丝杆直线模组为主；

• 高频往复、高加速度、对响应有高要求
  → 可以考虑威洛博直线电机模组等直驱方案。

3. 预算与生命周期成本

如果只看一次性硬件采购成本，直线导轨方案可能更有优势；
但如果把“开发周期、人员成本、后期维护、备件管理”等算进去，
对很多正在扩张中的设备厂来说，标准化的威洛博直线模组往往是更稳妥的选择。

六、几个常见误区

1. “电动滑台 = 直线模组？”

• 在很多场合，这两个词是混用的；

• 严格来说，直线模组更强调标准化、系列化和多轴组合的友好程度。

2. “只要用直线导轨，精度就一定高？”

• 导轨本身只是基础条件；

• 真正决定精度的，还有基座加工、装配工艺、丝杆级别、控制策略等综合因素。

3. “零件单价越低，整体越省钱？”

• 对一次性项目可能成立；

• 对要长期复制的机型，标准化模组往往更利于控制综合成本和交付风险。

七、总结：先想清楚“你要解决什么问题”

当你下次在电动滑台、直线导轨、直线模组之间犹豫时，不妨先回答三个问题：

1. 这个轴的功能，是简单搬运，还是需要高精度工艺？

2. 项目交期紧不紧？团队是否有多余精力做结构开发与调试？

3. 未来会不会大量复制同类设备，需要标准化平台支撑？

如果你希望在保证可靠性的前提下缩短设计与调试周期，可以重点关注威洛博直线模组和威洛博电动滑台系列，根据行程、负载、速度、安装方式进行快速选型。
