一篇看懂威洛博直线模组结构：导轨、丝杆、底座到防尘设计全拆解

一、威洛博直线模组整体构造长什么样？

不管是用于上下料、点胶、视觉定位，还是多轴联动平台，威洛博直线模组大体都由几大**部件组成：

• 导轨系统：负责承载和导向，决定运动是否顺畅、是否跑偏

• 滚珠丝杆系统：把电机的转动变成直线位移，承担推力和定位精度

• 滑块/滑台板：与导轨配合，承载工件或工装夹具

• 底座/型材本体：提供几何基准和刚性，是整体精度的基础框架

• 电机及联轴器：提供动力并与丝杆连接

• 防尘、防护结构：例如防尘罩、折叠护罩、全封闭结构等，用于隔离粉尘和冷却液

理解了这几个基础模块，再看不同系列的威洛博直线模组（如丝杆型、皮带型、直线电机型），会清晰很多：差别主要体现在传动方式、防护形式以及尺寸结构上。

二、导轨：决定“走得直不直、稳不稳”

1. 导轨在威洛博直线模组中的作用

在威洛博直线模组里，导轨并不是一个“辅助件”，而是支撑精度和寿命的重要部分。它要同时承担：

• 工件自身重量

• 加减速产生的惯性载荷

• 偶发冲击载荷（如夹爪误动作造成的撞击）

导轨刚性不足，或选型不匹配，就容易出现：

• 运行过程中抖动、微小摆动

• 长行程位置两端精度不一致

• 长期运行导致滚动体磨损加剧

2. 常见导轨布置方式

在威洛博直线模组中，导轨通常有两种布置方式：

• 单根导轨 + 加宽滑块/滑台板：适合负载居中、力矩不大的场景

• 双导轨并联布置：适合偏载、工件较宽或存在较大翻转力矩的工况

工程师在设计工装时，可以留意工件重心位置和安装孔分布，尽量与导轨布局相匹配，减少导轨偏载。

三、滚珠丝杆：速度、推力、精度的“中枢”

1. 丝杆在整个模组里的位置

在威洛博直线模组中，滚珠丝杆通常与导轨平行布置，通过螺母座与滑台板连接。当电机带动丝杆转动时，螺母随之沿丝杆轴向移动，从而驱动滑台整体做直线运动。

丝杆的几个关键参数，会直接影响模组的性能表现：

• 导程（每转前进的距离）：导程大，速度更容易做高；导程小，推力和分辨率更有优势

• 直径和刚性：决定承载能力和长行程下的稳定性

• 精度等级与预紧方式：影响定位精度和背隙表现

2. 导程、速度与推力的大致关系

在不涉及复杂公式的前提下，可以用一个简单理解：

• 想要速度高：导程选大一些更容易实现同样转速下的高线速度

• 想要推力更足、走得更“细腻”：导程偏小更有利

• 对定位精度和重复定位有要求时，需要同时看：电机细分、编码器分辨率以及丝杆精度

实际项目中，威洛博工程师经常会根据**行程、**速度、负载重量、运动曲线（加减速时间）**这些条件，给出推荐的丝杆规格组合。

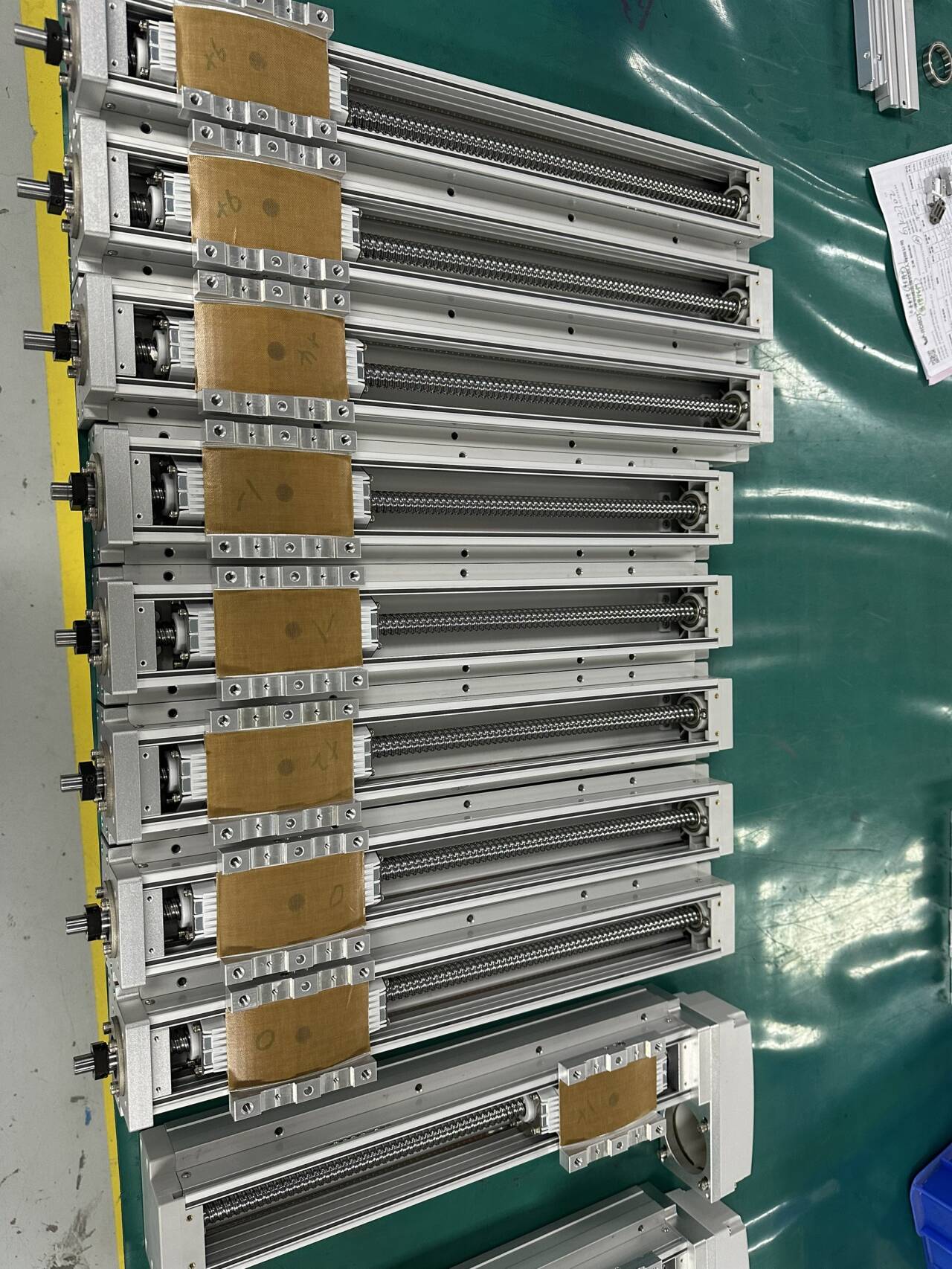

四、底座与安装面：直线模组“骨架”的意义

很多人看威洛博直线模组，只注意到导轨和丝杆，却容易忽略底座和安装面的作用。

1. 底座刚性与几何精度

威洛博直线模组的底座一般采用**度型材或精加工铝基体，加工过程中会控制：

• 导轨安装面的平面度和直线度

• 与相邻安装面的平行度、垂直度

如果底座刚性不足或安装基面不平整，哪怕导轨和丝杆选得再好，现场装到设备上，也可能出现：

• 模组工作中轻微“扭曲”，导致运行阻力变大

• 某些位置发热、噪音上升

• 直线度、平行度指标在长期运行后逐步变差

2. 与设备机架的配合

在实际集成威洛博直线模组时，建议工程师重点关注：

• 设备机架的加工精度、焊接变形控制

• 安装垫片的使用是否合理（避免“硬拧”拉变形）

• 多轴拼装时，各轴安装面的基准统一

这部分虽然不属于模组本体，但对实际效果影响很大。

五、防尘设计：从普通防尘罩到全封闭结构

直线模组装在现场，常常要面对粉尘、油雾、切削液、焊渣、玻璃粉、硅粉等复杂环境。如果防护不足，很容易导致：

• 导轨滑块进入粉尘，滚动体磨损加快

• 丝杆上粘附异物，运行不顺畅甚至卡死

• 润滑油脂被污染、排出通道被堵塞

威洛博直线模组会根据不同行业，对防尘设计做差异化处理，例如：

• 基础型防尘罩：对一般粉尘有较好的隔离作用

• 折叠式防护罩：适用于行程较长、需要一定防护的场合

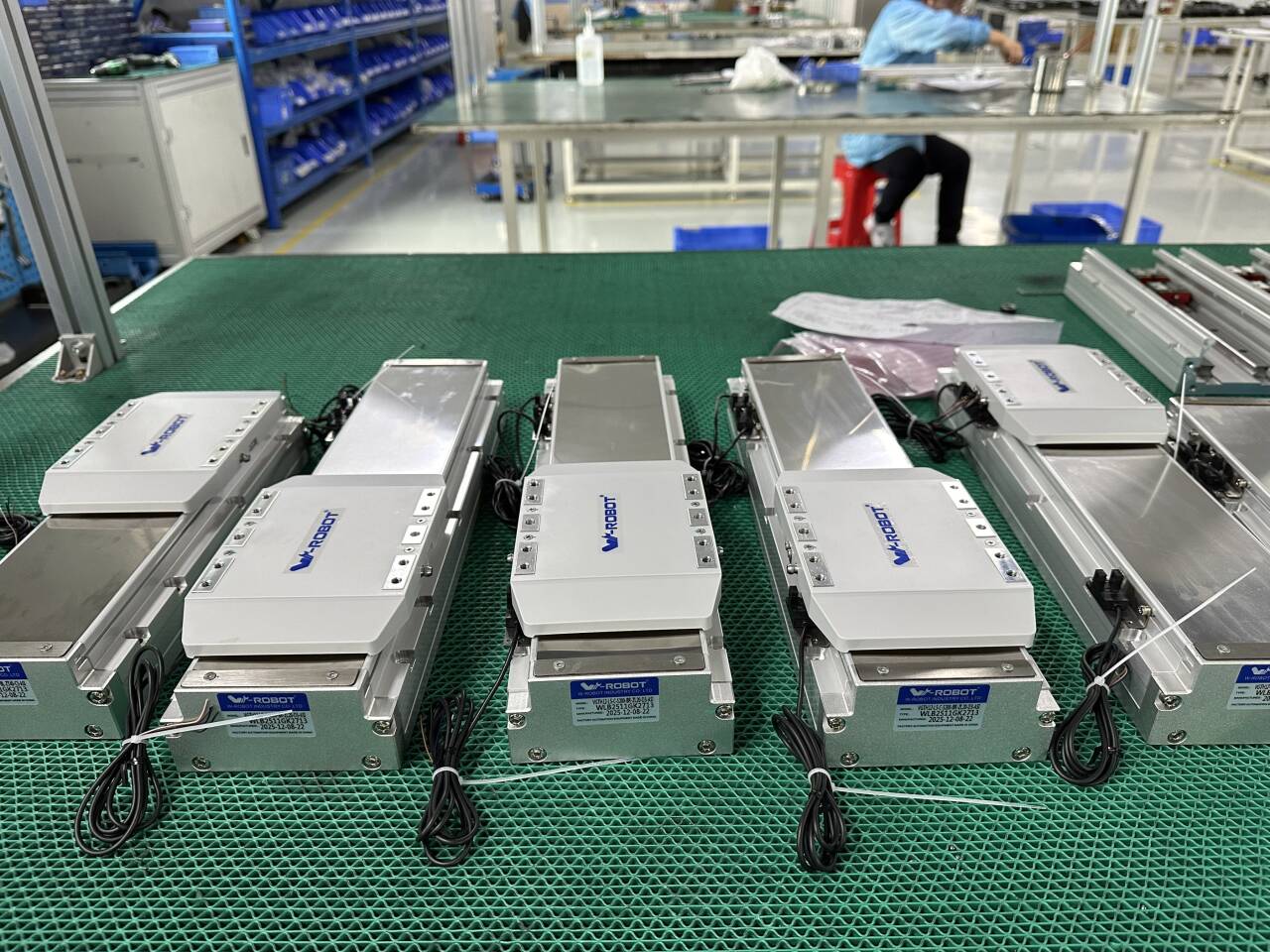

• 全封闭结构直线模组：导轨、丝杆完全在封闭腔体内，通过**密封条和结构设计减少异物进入

对于光伏、锂电、半导体等对环境有要求的行业，工程师在选型时可以优先考虑防尘、防油雾能力更强的系列，并结合现场使用介质进行确认。

六、工程师在选型和使用中容易忽略的几点

结合威洛博直线模组在各行业项目中的经验，选型和使用中可以重点检查以下几项：

• 行程和安装空间是否预留余量

• 极限位置预留安全距离，避免滑块长期“撞行程”

• 负载和力矩是否核算完整

• 不只看工件重量，还要把夹具、自重、加速度一起算进去

• 重复定位精度需求是否和导轨、丝杆等级匹配

• 不要单纯只看电机参数

• 防尘等级是否与现场介质匹配

• 有粉尘、冷却液、焊渣时，优先选择封闭或增强防护结构

• 安装基面加工与找平是否到位

• 模组没问题，基面不合格，同样会影响使用体验

七、小结：理解结构，比“盲目堆参数”更重要

一套威洛博直线模组的表现，不只是某个参数好看就够了，而是导轨、丝杆、底座、防尘设计、电机与控制整体配合的结果。

在你下次做方案或审图纸时，不妨按这几个角度再看一眼：

• 导轨能不能把载荷稳稳托住？

• 丝杆规格与导程，是否真符合速度和推力需求？

• 底座和安装基面，有没有给精度留出“发挥空间”？

• 现场环境下，防尘设计是否足够安心？

如果你正在做新设备开发，或者想用威洛博直线模组优化现有产线，也可以把行程、负载、节拍、安装空间这些信息整理出来，和威洛博工程师团队沟通，让选型过程更高效。
