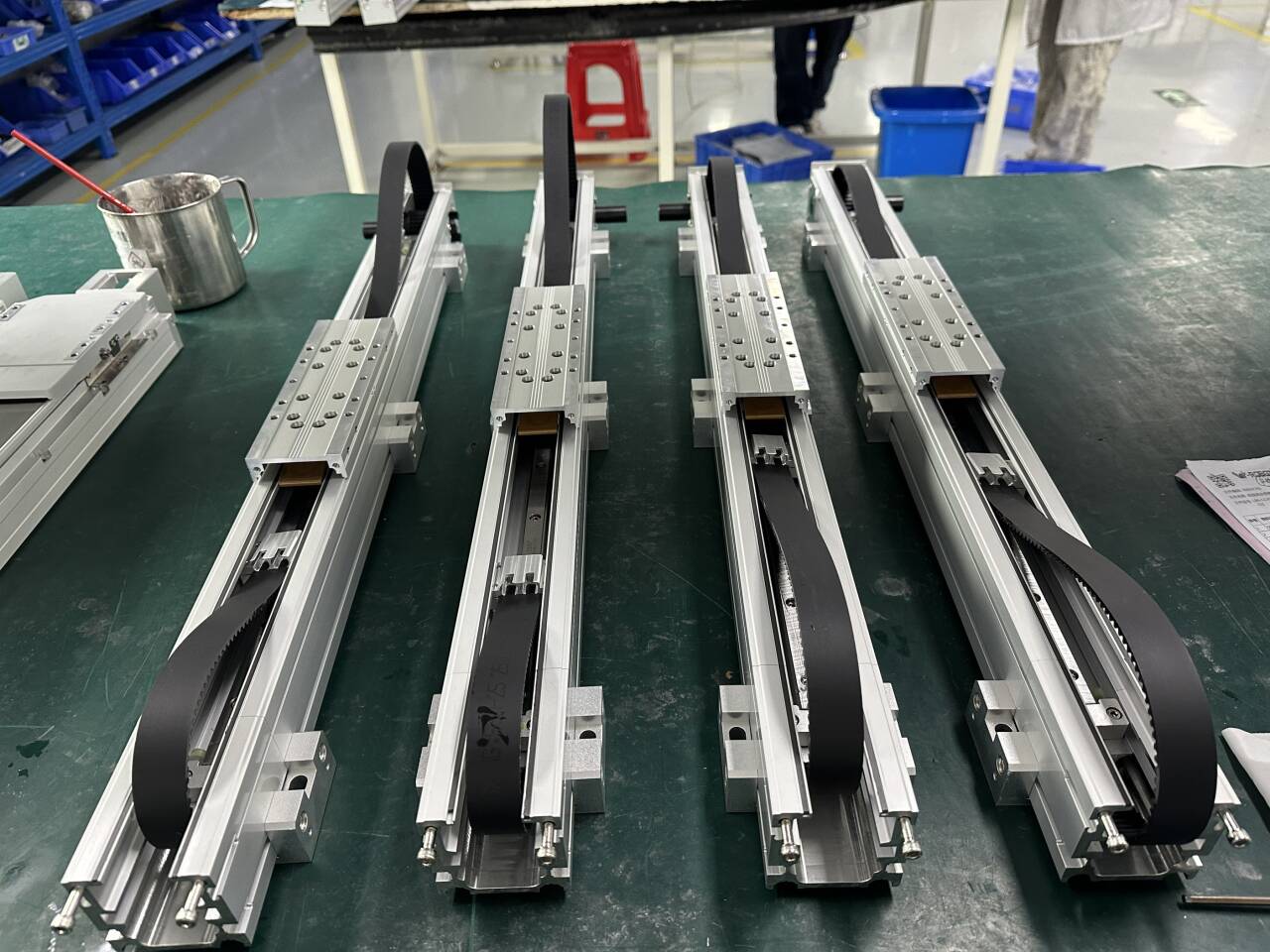

皮带模组行程和速度怎么定？用一套计算思路搞清加减速与负载关系

一、先搞清楚：为什么要用皮带模组，而不是丝杆？

在做同步带直线模组选型之前，先想一个问题：
这根轴是“要跑得快”，还是“要推得动”？

一般来说，威洛博皮带模组更适合下面这几类场景：

• 行程较长：几百毫米到数米的水平搬运、上下料

• 节拍要求紧凑：需要频繁往返的输送、分拣、取放

• 负载中等：以搬送为主，而不是做压装或高刚性加工

• 对精度要求适中，重点在于速度、行程和节拍

用一句很直白的话总结：

“跑得远、跑得快、负载中等”，往往优先考虑皮带模组；
“行程偏短、推力要求高、刚性要求高”，可以多比较丝杆或直线电机方案。

二、皮带模组适合哪些行程？别只盯着“能做多长”

1. 先看结构，再谈行程

皮带模组的行程上限，主要受几件事影响：

• 铝型材刚性：行程越长，挠度越难控制

• 皮带伸长和张紧方式：行程长了，皮带弹性和长度误差会放大

• 导轨与滑块配置：导轨间距、滑块数量决定了抗扭能力

在实际项目里，可以粗略这样理解：

• 0.5–1.2 m 区间：常见于单工位搬送、视觉定位、短距离上下料

• 1.2–2 m 区间：适合多工位流水线、长行程取放、装配线搬运

• 2–3 m 甚至更长：多出现在非标设备、物流输送、龙门结构

不同厂家给出的行程上限会有差异。做方案时，更好的做法不是直接问“*长能做到多少”，而是先给出自己的目标行程 + 负载 + 允许挠度，让威洛博工程师一起评估。

2. 有效行程 ≠ 模组总长

做皮带模组行程规划时，要区分：

• 有效工艺行程：工件从起点到终点的实际移动距离

• 安全距离：两端为防止撞击预留的空间

• 限位与传感器占用空间

简单公式可以这样记：

模组标称行程 ≈ 有效工艺行程 + 两端安全距离 + 附件空间

例如：

• 工艺需要 1200 mm

• 两端各预留 30 mm 安全区

• 限位和缓冲占用 40 mm 左右

则可考虑选 1300–1350 mm 标称行程的威洛博皮带模组型号。

三、皮带模组速度能开多快？别被“理论速度”带偏

1. 理论速度只是上限值

样本里经常能看到类似描述：

*大速度 3 m/s、5 m/s……

这类参数通常是在无负载、有限行程、理想加减速条件下测得，实际项目要打折扣。影响皮带模组速度的因素包括：

• 电机与驱动器允许的*高转速

• 皮带轮直径和减速比

• 负载质量与运动方向

• 对振动、噪声、定位精度的要求

在多数通用设备中，1–2 m/s 就已经足够，超过这个范围，需要认真评估结构刚性和振动。

2. 速度真正的“天花板”：加减速距离

很多项目里节拍上不去，不是因为模组不够快，而是行程不够“让你加速和刹车”。

一个很实用的公式：

匀加速/匀减速位移：
s = v² / (2a)

• s：加速或减速所需的距离

• v：目标速度

• a：加速度

举个例子：

• 目标速度 v = 2 m/s

• 允许加速度 a = 2 m/s²
  则：

s = 2² / (2×2) = 1/2 = 0.5 m

也就是说，只是从 0 加速到 2 m/s，就需要 500 mm 行程。
如果你的有效行程只有 600 mm，那中间能保持“匀速段”的距离非常有限，节拍自然上不去。

所以，在做同步带直线模组选型时，一定要联动看：

• 目标速度

• 可接受的加速度

• 有效行程

三者之间如果不协调，再换型号也解决不了问题。

四、如何一步步核算：行程 + 速度 + 加减速

下面给你一套可复用的“皮带模组核算流程”。

步骤 1：明确工艺节拍和有效行程

先回答几个问题：

• 工件需要移动多远？（例如 1.2 m）

• 一个工作循环总共需要多长时间？（例如 2 s）

• 其中，有多少时间必须留给工艺动作（夹紧、放料、检测等）？

假设：

• 总节拍：2 s

• 工艺动作占用：0.8 s

• 则留给移动的时间：1.2 s（往返）

步骤 2：估算平均速度与目标峰值速度

单次移动距离 1.2 m，移动时间 0.6 s，则平均速度：

vₐᵥg = 1.2 / 0.6 = 2 m/s

考虑到实际存在加减速，一般可以把目标峰值速度设为 2.2–2.5 m/s 区间，然后继续往下算。

步骤 3：按目标加速度核算加减速距离

假设你希望加速度 a = 2.5 m/s²，则加速段距离：

sₐ = v² / (2a) ≈ 2.2² / (2×2.5) ≈ 0.97 / 2.5 ≈ 0.39 m

加速 + 减速 = 0.78 m
在 1.2 m 的行程中，匀速段剩余：

1.2 – 0.78 = 0.42 m

如果觉得匀速段太短，可以：

• 降低目标速度（换取更柔和的加减速）

• 提高允许加速度（前提是机构和产品能接受冲击）

• 适当放宽节拍要求，或改变工艺流程（例如多工位并行）

这样算一圈，你就会清楚：

当前的行程、节拍和皮带模组速度是否匹配，
哪一项约束*紧，需要调整的是速度、加速度，还是行程。

五、皮带模组能带多重？看负载别只看“公斤数”

1. 不要只问“能带几公斤”

在皮带模组行程相同的情况下，负载能力还会受到：

• 安装方式：水平、侧装、垂直

• 重心位置：离滑台面越远，力矩越大

• 起停工况：平稳往返还是频繁急停

• 是否有碰撞、冲压等冲击载荷

所以，比起一句“能带 20 kg 吗”，更有价值的提问是：

“在 1.5 m 行程、1.5 m/s 速度、0.8 m/s² 加速度下，
水平安装、负载 15 kg、重心离滑台面 100 mm，
这种工况合不合适？安全系数大概是多少？”

威洛博工程师拿到这样的信息后，就能结合具体型号给出更清晰的结论。

2. 一个简化算例：8 kg 搬运轴

假设：

• 行程：1000 mm

• 负载（含夹具）：8 kg

• 目标速度：1.5 m/s

• 加速度：1.5 m/s²

这时可以关注几个点：

1. 先按前面的公式，核算加减速距离，确认速度与行程是否匹配；

2. 再根据厂家样本，查看该型号在 8 kg 负载、对应加速度下的推荐范围；

3. 留出一定安全系数（例如 1.3–1.5 倍），避免让模组长期在极限条件附近工作。

如果负载继续增加，或者加速度要求更高，就需要考虑：

• 放大模组截面

• 把速度要求适当降低

• 或改为多轴分担负载

六、做“同步带直线模组选型”时，建议准备这张表

无论你是工艺工程师还是设备采购，和威洛博沟通皮带模组方案时，可以提前准备一张简单表格，把关键信息一次性说清楚：

• 轴名称：X 搬运轴 / Y 输送轴 / Z 升降轴等

• 皮带模组行程：有效行程 + 预留量

• 安装方式：水平 / 垂直 / 倾斜

• 负载：工件 + 夹具 + 平台总质量

• 重心位置：离滑台面的距离、大致力矩情况

• 目标节拍：单循环时间、移动时间

• 期望速度与加速度范围

• 精度与重复定位要求

• 环境：是否有粉尘、油雾、冷凝、温度变化等

有了这些，威洛博可以快速帮你判断：

• 适合使用哪一档皮带模组速度

• 标称行程和结构尺寸如何选

• 电机、驱动器、张紧方式、导轨配置的搭配建议

别再孤立地看“速度”或“行程”了

简单回顾一下本文的要点：

1. 皮带模组更适合长行程、中等负载、节拍较紧的搬运和输送工况。

2. 规划皮带模组行程时，要把有效行程、安全距离和附件空间都算进去。

3. 皮带模组速度不能只看样本上的*大值，还要用 s = v² / (2a) 公式核算加减速距离。

4. 做同步带直线模组选型时，负载不仅是“几公斤”，还要说明安装方式、重心位置和加速度。

5. 把行程、节拍、负载整理成一张表，交给威洛博工程团队，可以节省大量来回沟通时间
