一、三种直线模组的基本概念

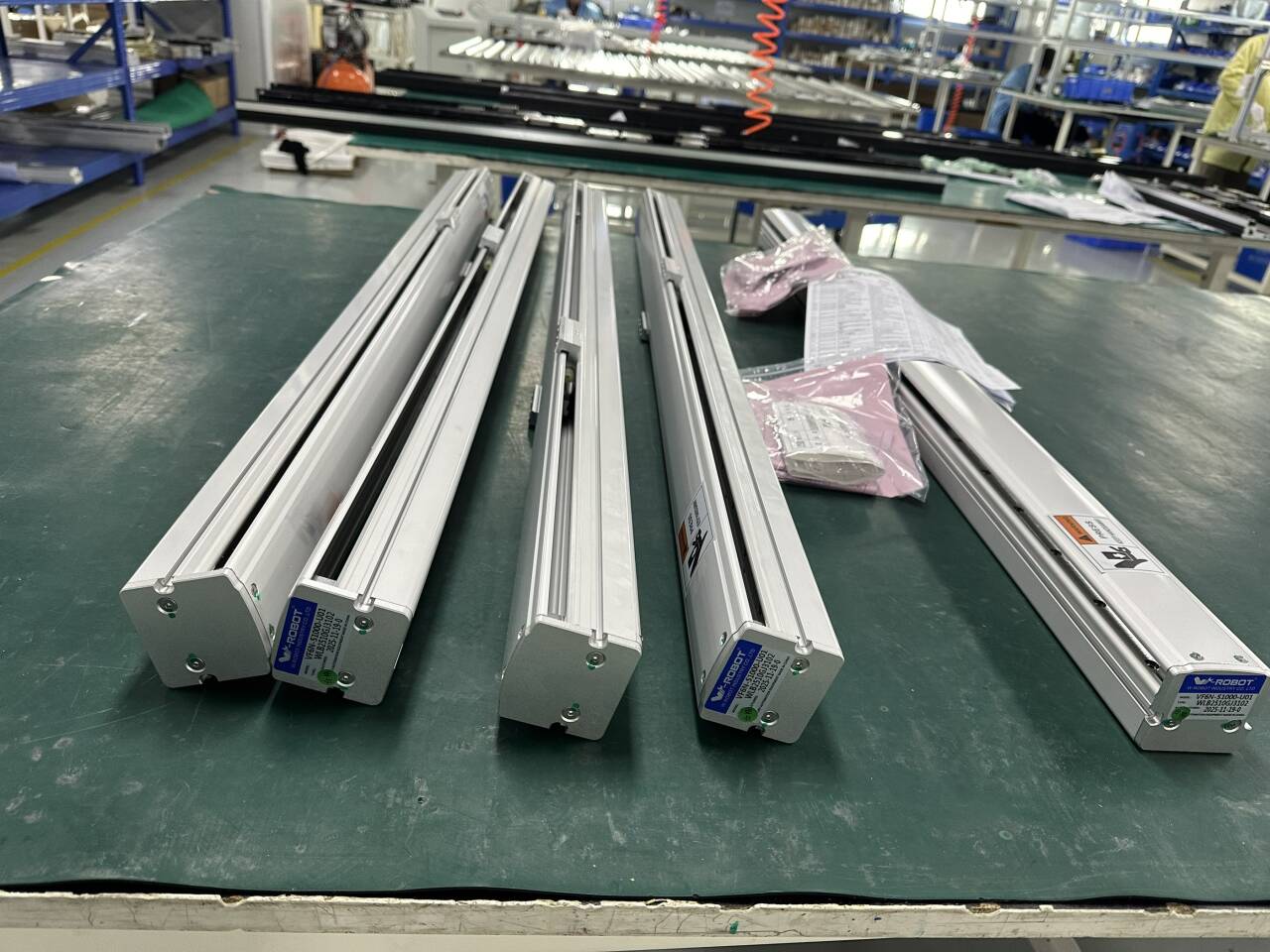

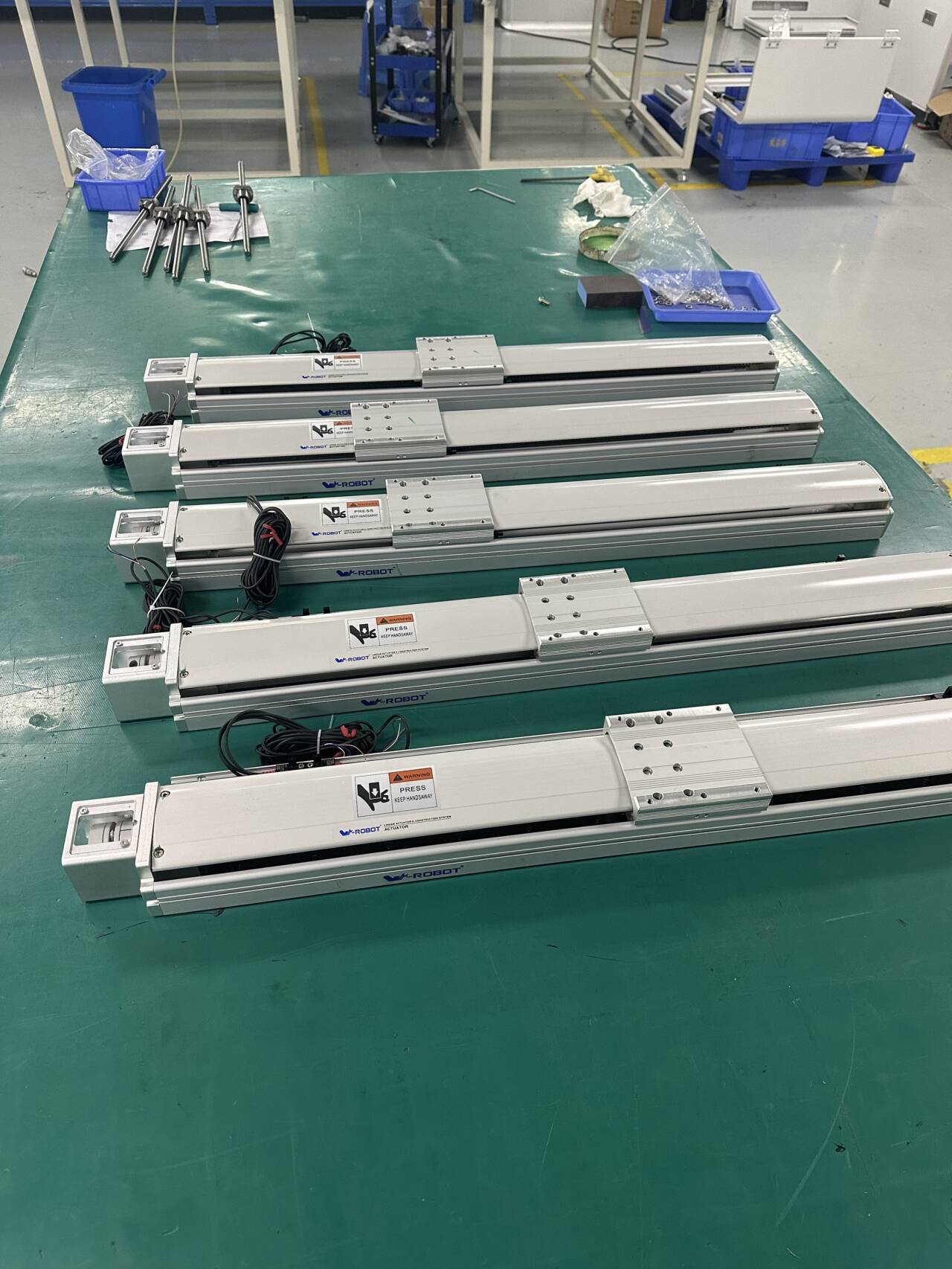

丝杆模组
以滚珠丝杆为核心传动件，由电机驱动丝杆旋转，螺母（连接滑台）做直线运动。
典型代表：威洛博丝杆直线模组，如威洛博 VGTH 系列、威洛博 VETH 系列等。皮带模组
以同步带为传动介质，电机驱动主动轮，同步带带动滑块往复移动。
典型代表：威洛博皮带直线模组，如威洛博 EB 系列等。直驱模组（直线电机模组）
以直线电机直接产生直线推力，取消丝杆和皮带，定子与动子磁场相互作用实现无接触驱动。
典型代表：威洛博直线电机模组，如威洛博 VL 系列。
理解了“谁来传动”“谁来导向”，就掌握了后三节内容的基础。
二、丝杆模组原理：适合精度优先的工艺轴
1. 工作方式概述
丝杆模组的核心是滚珠丝杆机构：
电机通过联轴器带动丝杆旋转，滚珠在螺母与丝杆之间循环滚动，把旋转运动转成直线运动。
滑台或工作台与螺母相连，因此会随螺母做精确位移。
在威洛博丝杆模组中，通常还会集成：
直线导轨和滑块，用来承担载荷和提供导向；
高强度铝型材或钢结构本体，提高刚性；
行程开关、防护罩等附件，提升可靠性和维护便利。
2. 性能特点
定位精度和重复定位精度表现出色，适合精细工艺；
刚性好，推力大，适合带负载运动或配合气缸、夹爪等执行机构；
在中短行程范围内效率较高，控制方式成熟；
行程越长，丝杆临界转速和挠度影响越明显，高速下需注意共振与噪音。
3. 丝杆模组典型应用场景
围绕“丝杆模组原理”带来的高精度、高刚性特性，工程师通常会在以下场景使用丝杆模组：
点胶、涂胶、高精度贴合工位的 Z 轴或 X/Y 轴；
需要精准压装、锁附的工艺轴；
激光打标、精密焊接、视觉定位平台；
对重复定位要求较高的检测或量测平台。
当你的核心诉求是“落点要稳、定位要准”，并且行程不算特别长时，优先考虑威洛博丝杆模组通常更合适。
三、皮带模组工作方式与应用：长行程、高速度的搬运单元
1. 工作方式概述
皮带模组以内置同步带为传动主体：
电机带动主动轮旋转；
同步带与主动轮、从动轮啮合；
安装在皮带上的滑块或连接件随皮带一同移动，从而实现直线运动。
威洛博皮带模组一般配合：
直线导轨承载负荷并保证导向精度；
铝型材本体提供结构支撑；
多种安装孔位，方便做单轴或龙门平台。
2. 性能特点
适合长行程，几百毫米到数米范围都能覆盖；
线速度高，加减速响应快，节拍友好；
噪音相对较低，运动平滑；
结构简洁，维护方便，综合性价比较好；
定位精度和刚性低于丝杆模组，更适合作为搬运和移载轴。
3. 皮带模组应用示例
基于以上特点，“皮带模组应用”通常集中在：
上下料线、传送线上的 X 轴或搬运轴；
视觉检测系统的工件快速移载；
包装、印刷、喷码等高速往复运动机构；
轻载物料搬运、物流分拣、仓储系统中的直线运动单元。
如果项目的首要目标是“行程长、速度快、节拍紧”，而对微米级精度要求不高，威洛博皮带模组会是更实用的选择。
四、直线电机模组：直驱结构带来的高响应与高动态性能
1. 工作方式概述
直线电机模组（直驱模组）取消了丝杆和皮带，通过直线电机直接输出推力：
定子相当于“展开的电机定子”，通常固定在基座上；
动子相当于“展开的转子”，连接滑台或工作台；
定子线圈通电后产生变化磁场，与动子永磁体产生电磁力，使滑台沿直线方向加速或减速。
威洛博直线电机模组在结构上通常会配合：
高精度直线导轨或磁浮导向机构；
光栅尺等高分辨率位置反馈装置；
优化散热和防护设计，保证长期运行稳定。
2. 性能特点
加速度和速度上限高，适合高节拍生产线；
由于没有中间机械传动环节，传动间隙大幅降低，响应快速；
速度和位置控制精度表现优异，适合复杂轨迹插补；
结构更简洁，但对控制系统、安装环境和散热要求更高。
3. 直线电机模组典型应用
直线电机模组通常用于对节拍和轨迹都有较高要求的场景，例如：
半导体、面板、电子封装等精密制造产线；
高速点胶、高速贴片、高速分拣与多工位切换平台；
激光切割、微加工等需要平滑轨迹与稳定速度的应用；
需要复杂插补和同步控制的大型平台。
当项目对速度、加速度和轨迹平滑度要求较高，而且能接受相对复杂的控制系统时，可以重点评估威洛博直线电机模组方案。
五、三种模组如何选？给工程师的实用对照表
1. 按核心需求快速筛选
| 决策维度 | 丝杆模组 | 皮带模组 | 直线电机模组 |
|---|---|---|---|
| 主要诉求 | 定位精度、刚性 | 长行程、高速度、性价比 | 高速度、高加速度、平滑轨迹 |
| 典型行程 | 中短行程（几十到一千多 mm） | 中长行程（几百到数千 mm） | 中行程，视具体结构设计 |
| 负载能力 | 适合中高负载 | 适合轻中负载 | 视导轨与结构设计，可覆盖中等负载 |
| 控制难度 | 方案成熟，易上手 | 方案成熟，易上手 | 需要更专业的伺服与调试经验 |
| 典型行业 | 3C 电子装配、点胶、焊接、检测 | 包装、搬运、上下料、物流分拣 | 半导体、面板、精密加工、高速装配 |
2. 结合项目实际提几个关键问题
在做丝杆模组、皮带模组和直线电机模组对比时，可以先问自己几件事：
这条轴需要多长的行程？
节拍要求如何，单程需要多快的速度和加速度？
对定位精度和重复定位有多高要求？
负载情况如何，是否存在偏载、扭矩负载？
预算和维护资源是否允许采用直线电机这样的方案？
把这五个问题回答清楚，再对照上面的表格，目标类型通常就比较明确了。
六、结语：先明确关键指标，再决定“用哪种模组”
丝杆模组、皮带模组和直驱模组没有绝对的好坏，只有是否适合具体工况：
追求精度与刚性，工艺轴为主 → 优先评估威洛博丝杆模组；
注重长行程与高速度，主要做搬运与移载 → 优先评估威洛博皮带模组；
需要高动态性能和轨迹品质，用在高端装备 → 可以重点考虑威洛博直线电机模组。
如果你有具体项目参数（行程、负载、节拍、安装方向等），也可以整理成一张简单表格，我可以帮你进一步细化选型思路，并结合威洛博系列产品给出更接近落地的建议。
